无水氯化钙的生产原理

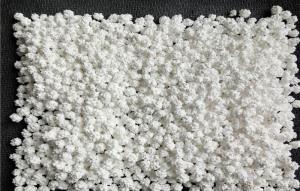

　　无水氯化钙是氯化钙含量为94%的产品，主要有刺状球形氯化钙和粉状氯化钙。CaCl2是一种白色或灰白色固体（颗粒状、块状或粉末状），稍苦，无臭，溶于水，溶于水时放出大量热量。吸湿性较强，易在空气中潮解，应密闭存放。氯化钙可作为干燥剂、脱水剂、制冷剂、航空和汽车内燃机防冻剂、凝固剂防冻剂、织物阻燃剂、食品防腐剂等。

　　无水氯化钙的生产原理

　　通过石灰石与盐酸的反应可以得到生产原理。操作过程如下：

　　1.制二水氯化钙：

　　盐酸（31%）和石灰石粉按2:1的比例进入反应罐。反应在搅拌下进行，生成酸性氯化钙溶液，然后转移到澄清槽中。加入石灰乳，调节溶液pH值至8.9-9，然后氢氧化铁和氢氧化镁沉淀。澄清过滤后，滤液进入蒸发皿，加热至172-174℃蒸发。结晶分离后，在200-240℃干燥脱水，得到二水氯化钙。

　　2。CaCl2的制备：将无水二水氯化钙加热至260-300℃，干燥脱水，即制成白色CaCl2。

　　三。以液态氯化钙为原料，在流态化干燥颗粒塔中生产颗粒氯化钙的流态化工艺。流态化造粒机的沸腾段为倒锥筒，下部为配气孔，上部为沸腾层。先在配风孔板上加入颗粒状氯化钙晶种，在孔板下鼓入热空气使其流态化。同时，液态氯化钙被压力空气通过喷嘴雾化并注入沸腾层。

　　由于液滴在沸腾层中与热空气和晶种接触，产生强烈的热交换，使附着在晶种表面的液滴较快脱水干燥。在这种作用下，晶种会逐渐长大，形成球形粒状氯化钙。在孔板的中间，有一个进料管，粒状氯化钙，通过进料管排出塔外。

　　本产品实现了大规模工业化生产，所得氯化钙颗粒具有良好的球化效果。流态化生产粒状氯化钙的工艺特点是以液态氯化钙为原料，雾化后的液态氯化钙在380-420℃与高温热气形成混合流态化状态，在粒状氯化钙的作用下得到粒状无水氯化钙晶种。
